Примечание: AutoLISP программы могут быть запущены только на полной версии Автокада, они не работают под AutoCAD LT. (исключая случаи загрузки дополнительных приложений типа LT Extender и ему подобных, которые специально разработаны для запуска lisp и (или) arx приложений в среде AutoCAD LT.)

Сохранение программного кода на своем компьютере

С помощью курсора выделяем этот код и копируем его в буфер обмена, нажав правую кнопку мыши и выбрав пункт Копировать (или Ctrl+C ).
Запускаем "Блокнот" и вставляем наш код с помощью меню Правка >> Вставить (или Ctrl+V ):

Код:

(defun C:OFF2 (/ d obj ent adoc *error* undo lays Flag) (defun *error* (msg)(vla-EndUndoMark adoc)) (vl-load-com)(setq adoc (vla-get-activedocument (vlax-get-acad-object)) lays (vla-get-layers adoc))(vla-StartUndoMark adoc)(setvar "CMDECHO" 0) (if (null *OFF2*)(setq *OFF2* (abs (getvar "OFFSETDIST")))) (if (zerop *OFF2*)(setq *OFF2* 1))(setq d (getvar "UNDOCTL")) (cond ((= d 0) (vl-cmdf "_.UNDO" "_All")) ((= d 3) (vl-cmdf "_.UNDO" "_Control" "_All")) (t nil)) ;_ end of cond (princ "\n Величина смещения: ") (initget 6)(if (null (setq d (getdist))) (setq d *OFF2*)) (setq *OFF2* d undo 0 Flag t) (initget "Undo Отмени Г J Exit Выход У D _Undo Undo Undo Undo Exit Exit Exit Exit") (while Flag (setq obj (entsel (strcat "\n Выберите объект [" (if (not (zerop undo)) "Отмени/" "") "Выход] : "))) (cond ((= obj "Undo")(if (not (zerop undo))(progn (vl-cmdf "_UNDO" "_B")(setq undo (1- undo)))(alert "Нечего больше отменять"))) ((= obj "Exit")(setq Flag nil)) ((null obj)(if (= (getvar "ERRNO") 52)(setq Flag nil)(princ " *** Мимо ***"))) (t (setq ent (vlax-ename->vla-object (car obj))) (cond ((= (vla-get-lock (vla-item lays (vla-get-layer ent))) :vlax-true) (alert "На блокированном слое!")) ((vlax-method-applicable-p ent "Offset)(vl-cmdf "_UNDO" "_M")(setq undo (1+ undo)) (vla-offset ent d)(vla-offset ent (- 0 d))) (t (alert "Не удается создать объект, подобный данному"))))) (initget "Undo Отмени Г J Exit Выход У D _Undo Undo Undo Undo Exit Exit Exit Exit")) (vla-EndUndoMark adoc)(princ)) (princ "\nНаберите в командной строке OFF2"))

После того как вставили код в блокнот, мы должны иметь что-то наподобие этого:

Теперь мы должны сохранить файл. Файл можно назвать, как вам нравится, но расширение у него должно быть .LSP . Правильнее (но не обязательно) будет назвать файл так же, как названа команда в найденном Вами коде. Команде всегда предшествует префикс C: после слова defun . В примере выше видно, что команду назвали OFF2 , соответственно файл называем off2.lsp . Таким образом, мы можем избежать беспорядка, т.к. будем знать, что в файле off2.lsp находится команда OFF2 .
Иногда в коде представлено несколько функций. Необходимо найти "главную". Такая функция либо имеет префикс С: , либо сам автор кода уточняет, что "использовать как ". В случае нескольких "главных" именование файла не может иметь никаких рекомендаций.

Загрузка lisp файла

Далее, запускаем Автокад и выбираем Сервис >> Автолисп >> Загрузить (Tools >> AutoLISP >> Load _appload .
Мы должны увидеть диалоговое окно как представлено ниже:

Используйте следующую последовательность, чтобы загрузить off2.lsp :

  1. Перейдите к папке, куда Вы сохранили lisp файл.
  2. Выберите файл, который Вы хотите загрузить из списка.
  3. Нажмите кнопку Загрузить .
    (Если все прошло удачно, Вы должны увидеть надпись "off2.lsp успешно загружено")
  4. Нажмите кнопку Закрыть для завершения команды.

Команда или функция?

Для начала необходимо определиться, что у нас: команда или функция?
Немного теории.
В описании практически любого кода есть такая строка, как

Ее вызывать (при условии, что она подгружена) с командной строки можно напрямую:

Команда: test

И будут выполнены действия
А вот такую:

То в командной строке необходимо набрать имя_команды> без префикса C: .

Tips: Вы можете также загрузить lisp файл путем перетаскивания (drag-and-drop ) иконки файла в графическое окно открытого документа Автокада.

AutoCAD ; error: no function definition:

Если Ваша функция или команда не работает или завершает работу с сообщением как в примере ниже, то Вам может помочь простой способ.

Теперь ваш lisp должен работать без ошибок.

Что такое это (vl-load-com) ?

Данная функция загружает большое количество функций, входящих в расширение AutoLisp, позволяющее работать с объектами, свойствами, методами и событиями ActiveX. Признаком необходимости загрузки расширения AutoLisp является наличие в тексте Вашей программы функций, начинающихся с префиксов vla- (например vla- get-activedocument), vlax- (например vlax- get-acad-object), vl- (например vl- catch-all-apply) и vlr- (например vlr- pers).
В любом случае никогда не помешает добавить (vl-load-com) в начало файла, чтобы избежать подобных ошибок.

Организация библиотеки лисп файлов.

Что делать, если набралось достаточное количество файлов? Каждый раз набирать _appload для загрузки того или иного приложения? Наиболее эффективным будет организация своей библиотеки. Для начала условимся, что все наши файлы будем складывать в одну папку. Например, D:\MyLisp . Пропишем эту папку в путях доступа Автокада. Для этого выбираем Сервис >> Настройка (Tools >> Options ) или набираем в командной строке _options . Переходим на закладку Файлы (Files ) и раскрываем список Путь доступа к вспомогательным файлам (Support File Search Path ).
Мы должны увидеть диалоговое окно, как представлено ниже:

Используйте следующую последовательность, чтобы прописать папку в путях доступа:

  1. Нажмите кнопку Добавить .
  2. Нажмите кнопку Обзор и выберите целевую папку (в нашем случае, D:\MyLisp )
  3. Путь к папке должен появиться в диалоговом окне.
  4. Нажмите кнопку OK для завершения команды.

Теперь наша папка прописана в путях доступа Автокада. Что это нам дает? Мы можем загружать наши файлы не указывая конкретного пути, а только имя файла.
Мы можем набрать в командной строке (load "") для загрузки необходимого кода, например (load "off2") . Заметьте, что добавлять расширение .lsp не обязятельно, хотя и не запрещается.
И, наконец, самое главное - это позволит нам создать панели с кнопками для загрузки той или иной программы. Кнопка будет иметь следующее содержание:

^C^C(if (null C:)(load ""));;

В нашем случае:

^C^C(if (null C:OFF2)(load "off2"));OFF2;

Автозагрузка файлов.

Если есть необходимость загружать свои lsp файлы при открытии чертежа, то нужно добавить необходимые файлы в список автозаргузки.
Запускаем Автокад и выбираем Сервис >> Автолисп >> Загрузить (Tools >> AutoLISP >> Load ) или набираем в командной строке _appload .
В открывшемся диалоговом окне жмем на кнопку Приложения рядом с изображение портфеля

В следующем диалоговом окне жмем на кнопку Добавить и указываем на необходимые файлы.

Они должны появиться в списке приложений.
Теперь перечисленные файлы будут загружаться каждый раз при открытии рисунка.
Важно понимать, что (по крайней мере в полной версии AutoCAD) загрузка приложений, помещенных в Автозагрузку (Startup Suite ), как правило, выполняется во все профили и сессии AutoCAD"a.
Кроме того, есть еще один момент. Если существует 2 или более файлов, в которых описаны функции с одинаковыми именами, выполняться будет та, которая загрузилась последней. Поскольку предсказать, в какой последовательности будет выполняться загрузка приложений, невозможно, подобных ситуаций следует избегать.

На этой странице будут выкладываться примеры LISP программ. По многим из них есть уроки с подробным описанием кода.

Если Вы знаете как запускать в AutoCAD, то можете сразу

Как использовать программы.

Все программы написаны для использования их в полной версии программы AutoCAD. Они не будут работать в AutoCAD LT.

Если Вам понравилась какая-либо программа на этом сайте и Вы хотите ее установить на свой компьютер. Для этого Вам нужно сделать следующее:

1. Скачать программу на свой компьютер;

2. Все программы заархивированы. Поэтому после того, как вы скачали архив, его нужно разархивировать. Разархивировав архив, Вы получите файлы программы, которые можете хранить в любом месте на вашем компьютере (Я для этого использую папку D:\MyLisp);

3. Файлы программы нужно загрузить в AutoCAD;

4. Запускаем новые команды, которые хранятся в загруженных файлах.

Я думаю, что с первыми двумя пунктами справятся все. Поэтому сразу поговорим о загрузке LISP файлов в Автокад.

Загрузка LISP файлов в Автокад.

Загрузить в Автокад LISP программу можно несколькими способами. Опишу некоторые из них.

Загрузка файлов с помощью окна «Загрузка / Выгрузка приложений».

Откройте Автокад. На ленте перейдите на вкладку «Управление » и щелкните по кнопке «Приложение ». См. Рис. 1.

Рис. 1 Кнопка «Приложение»

Если вы работаете в режиме Классический AutoCAD:

В главном меню выберите «Сервис », далее щелкните по строчке «Приложения… ». См. Рис. 2.

Рис. 2. Строка «Приложение

Найти папку , в которой лежит файл, выделите его и нажмите на кнопку «Загрузить ». См. Рис. 3.

Внизу окна появится сообщение о том, что выбранный файл загружен. Обратите внимания, что данным способом можно загружать не только LISP файлы (*.lsp), но и другие приложения поддерживаемые программой AutoCAD (*.arx; *.crx; *.dvd; *.dbx; *.vlx; *.fas ).

Таким способ загружают программы для их временного использования. После того, как Вы закроете Автокад, а потом откроете его снова, их не будет в Автокаде, и для их использования их нужно загрузить снова.

Для того, чтобы нужны Вам LISP файлы загружались в Автокад автоматически, их нужно добавить в список автоматической загрузки. Для этого щелкаем на портфельчик «» (или на кнопку «». См. Рис. 4.

Откроется окно «Добавление файла в список автоматической автозагрузки». Находим нужную папку , выделяем файл и нажимаем на кнопку «Открыть ». См. Рис. 5.

Рис. 5. Добавление файла в список автоматической автозагрузки

Который будет автоматически загружаться при каждом запуске Автокад.

После того, как Вы добавите все необходимые файлы, нажмите на кнопку «Закрыть ». Затем на кнопку «Закрыть » в окне «Загрузка / Выгрузка приложений». См. Рис. 6.

Рис. 6. Файл добавлен

Имейте в виду, что файлы загрузятся автоматически, только при следующем запуске Автокад. Если Вы хотите использовать их в текущей сессии, их нужно загрузить способом, описанным выше (либо каким другим способом).

Загрузка файлов с помощью Редактора Visual LISP.

Откройте Редактор Visual LISP:

Наберите в командной строке VLIDE (или VLISP) и нажмите .

Или на ленте перейдите на вкладку «Управление » и нажмите на кнопку «Редактор Visual LISP ». См. Рис. 7.

Рис. 7. Редактор Visual LISP

Откроется Редактор Visual LISP. Нажмите на кнопку «Открыть файл ». Появится окно «Открытие файла для редактирования / просмотра».

Найдите нужную папку ;

Выделите файл и нажмите на кнопку «Открыть ». См. Рис. 8.

Рис. 9. Открытие файла в Редакторе Visual LISP

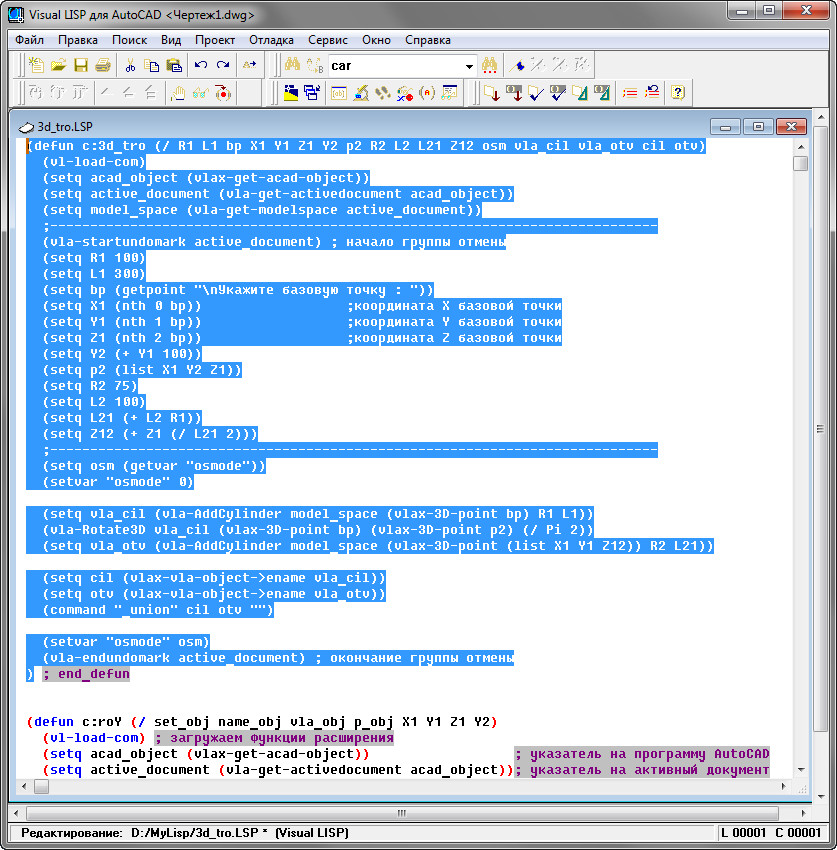

Файл загрузится в активное окно редактора. Чтобы загрузить его в Автокад, нужно нажать на кнопку «Загрузить активное окно редактора ».

Такой способ имеет свои плюсы, связанные с тем, что Вы видите программный код файла:

1. Вы можете посмотреть, сколько команд в этом LISP файле (их может быть несколько).

2. Найти имена этих команд: находим строку с функцией defun; Имя команды стоит сразу после с: (в нашем случаи это: 3d_tro и roY );

3. Кроме всего прочего Вы имеете возможность отредактировать код программы.

См. Рис. 9.

Рис. 9. Имена новых команд.

Чтобы определить границы команды в программном коде, поставьте курсор мыши перед открывающейся скобкой функции defun и дважды щелкните левой кнопкой мыши. Функция defun, которая описывает одну команду – выделиться. См. Рис. 10.

Рис. 10. Программный код одной команды

Запуск новых команд.

После того, как файлы загружены, мы может запускать в Автокад новые команды, которые хранятся в этих файлах. Для этого достаточно набрать ИМЯ КОМАНДЫ в командной строке и нажать .

Кроме этого для любой команды можно создать кнопку.

Поместить ее на панель инструментов, а панель вынести на ленту.

После этого запускать команду, нажимая на эту кнопку.

Как это сделать читайте в уроках: «» и «».

Также для этих команд можно создать горячие клавиши и запускать их нажатием определенных клавиш на клавиатуре.

Как это сделать читайте в уроке: «».

Конечно, мы разобрали далеко не все способы загрузки файлов и запуска команд, но этого в полнее достаточно для того, чтобы комфортно использовать размещенные ниже.

Список LISP программ.

LISP программа «mp_kub.lsp»

Программа, которая рисует в Автокад куб со сторонами 200.

Для запуска в Автокад используется имя MP_KUB

Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит куб со сторонами 200 .

(Размер файла: 449 bytes)

LISP программа «mp_paral.lsp»

Программа рисует параллелограмм, со сторонами указанными в диалоговом окне. Программа работает только вместе с файлом диалогового окна «mp_paral.dcl ». Поэтому скачать надо два файла.

Чтобы Автокад определил местонахождение файла диалогового окна, его нужно поместить в папку вспомогательных файлов Автокад.

Как это сделать смотрите в уроке: «».

Либо в коде программы, в строке

(setq dcl_id (load_dialog «mp_paral.dcl» )) нужно указать полный путь к файлу диалогового окна.

Например, если файл находиться в папке «D:\MyLisp » строка должна выглядеть так:

(setq dcl_id (load_dialog «D:\\MyLisp\\mp_paral.dcl» ))

Для запуска в Автокад используется имя MP_PARAL

После запуска на экране появится диалоговое окно.

Нужно указать размеры сторон параллелограмма и нажать на кнопку ОК .

Указываем любую точку в рабочем окне Автокад. Команда построит параллелограмм со сторонами указанными в диалоговом окне.

Подробное описание программного кода смотрите в уроке: «».

Подробное описание программного кода создания диалогового окна смотрите в уроке: «».

(Размер файла: 392 bytes)

(Размер файла: 781 bytes)

LISP программа «Sum_dl.lsp»

Программа считает сумму длин выбираемых отрезков. В процессе выбора отрезков Автокад выдает количество выбранных отрезков и сумму их длины.

Для запуска в Автокад используется имя SumDl

Выберите отрезок »:

Укажите любой отрезок.

Он выделится. В командной строке появиться сообщение, что выбран один отрезок и его длина.

Выберите отрезок »:

Укажите следующий отрезок.

Он выделится. В командной строке появиться сообщение о количестве выбранных отрезков и их общей длины.

Ниже снова появиться запрос: «Выберите отрезок »:

Количество выбранных отрезков и их общая длина.

И так до бесконечности. Чтобы завершить выполнения программы нажмите клавишу .

Подробное описание программного кода смотрите в уроке: «».

(Размер файла: 464 bytes)

LISP программа «Sum_dls.lsp»

Программа суммы длин со свободным выбором отрезков.

Программа считает сумму длин выбираемых отрезков.

Выбор отрезков можно делать и по одному и группой при помощи рамки (или при помощи секущей рамки). В общем, любым стандартным способом AutoCAD.

Для запуска в Автокад используется имя: SumDls

Выберите объекты »:

Выбирать отрезки можно любым стандартным способом Автокад. Если случайно выбран не тот отрезок, его выбор можно отменить. Для этого удерживая клавишу , щелкните по нему. Этот отрезок будет исключен из выбора.

Процесс выбора и отмены выбора отрезков отражается в командной строке.

Отмена выбора объекта.

После того как вы выбрали все необходимые объекты, нажмите , чтобы завершить выбор.

В командной строке появиться сообщение о количестве выбранных отрезков и их общей длины.

Подробное описание программного кода смотрите в уроке: «».

(Размер файла: 487 bytes)

LISP программа «Sum_dlv.lsp»

Программа считает сумму длин отрезков на всем чертеже.

Для запуска в Автокад используется имя: SumDlv

После запуска программа выделить на чертеже все отрезки

В командной строке появиться сообщение о количестве отрезков на все чертеже и их общей длины.

Результат выполнения программы.

(Размер файла: 440 bytes)

LISP программа «Sum_sl.lsp»

Программа считает сумму длин отрезков на выбранном слое.

Для запуска в Автокад используется имя: SumSl

После запуска программа выдает запрос: «Выберите объект для определения слоя: “

Укажите любой объект. Программа выделит и сосчитает длину все отрезков на слое, на котором расположен указанный объект.

В командной строке появиться сообщение о количестве отрезков на данном слое и их общей длины.

Результат при выборе синего слоя.

(Размер файла: 563 bytes)

LISP программа «Scom.lsp»

Программа показывает, как в программном коде AutoLISP можно использовать стандартные команды Автокад.

Приведен пример:

  • Построения отрезка.
  • Построения дуги.
  • Использования команды редактирования: Зеркало
  • Перевода чертежа ЮЗ изометрию.
  • Построения Полуконуса.

Для запуска в Автокад используется имя: SCOM

После запуска программа выдает запрос: “Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит два отрезка и дугу. Затем отзеркалит их. Потом переведет чертеж ЮЗ изометрию и построит Полуконус.

Подробное описание программного кода смотрите в уроке: «».

(Размер файла: 535 bytes)

LISP программа «mp_kub2.lsp»

Программа создает блок куба, стороны которого предварительно задаются.

Для запуска в Автокад используется имя MP_KUB2

После запуска выдает запрос: «Задайте длину стороны куба: »

Появиться запрос: “Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит блок в виде куба со сторонами, значение которых мы задали при первом запросе.

Блок куба.

Подробное описание программного кода смотрите в уроке: «».

(Размер файла: 802 bytes)

LISP программа «mp_kub3.lsp»

Программа создает блок куба при помощи функций расширения языка AutoLISP, стороны которого предварительно задаются. В программе вычисляется объем куба, и координаты центра верхней грани. Объем и координаты сохраняются, как дополнительные данные, которые в любой момент можно извлечь.

Для запуска в Автокад используется имя: MP_KUB3

После запуска программа выдает запрос: «Задайте длину стороны куба: »

Введите числовое значение стороны куба и нажмите

Появиться запрос: “Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит блок в виде куба со сторонами, значение которых мы задали при первом запросе. Так же программа сосчитает объем, и координаты центра верхней грани и сохранить их в блоке в качестве дополнительных данных.

Блок куба.

Подробное описание программного кода смотрите в уроке: «».

(Размер файла: 993 bytes)

LISP программа «Udim.lsp»

Программа считывает дополнительные данные из блока, созданного в уроке: « ». Вставляет динамический блок, созданный в уроке: «».

Как это сделать смотрите в уроке: « » (или в программе lsp вместо имени файла «Vyn» нужно будет указать полный путь к нему. Например: если файл лежит в папке «D:\MyLisp» нужно поставить «D:\\MyLisp\\ Vyn.dwg « )

Для запуска в Автокад используется имя: UDIM

После запуска программа выдает запрос: «Выберите блок :»

Команда вставит выноску. Выноска будет начинаться из центра верхней грани. Сверху полки будет стоять имя указанного блока, снизу – его объем.

Укажите следующий блок.

Скачать программу Udim.lsp (Размер файла: 538 bytes)

LISP программа «Udim2.lsp»

Программа считывает дополнительные данные из блока, созданного в уроке: «». Вставляет динамический блок, созданный в уроке: « ». Меняет длину и положение выносной линии и длину и положение полки.

Для того, чтобы посмотреть как работает программа предварительно нужно:

  • Скачать программу «mp_kub3.lsp », и создать при помощи ее блок (или несколько блоков).
  • Скачать динамический блок «Vyn.dwg ».
  • Поместить «Vyn.dwg » в папку вспомогательных файлов Автокад.

Как это сделать смотрите в уроке: «» (или в программе lsp вместо имени файла «Vyn» нужно будет указать полный путь к нему. Например: если файл лежит в папке «D:\MyLisp » нужно поставить «D:\\MyLisp\\ Vyn.dwg « )

Для запуска в Автокад используется имя: UDIM2

После запуска программа выдает запрос: «Выберите блок: »

Укажите предварительно построенный блок (созданный программой mp_kub3.lsp ).

Появится начало выносной линии

Нужно указать вторую точку выносной линии. Команда вставит выноску. Сверху полки будет стоять имя указанного блока, снизу – его объем.

Затем программа снова выдает запрос: «Выберите блок: »

Снова укажите блок куба.

На запрос «Укажите выносную линию: »

Укажите вторую точку линии в другом месте.

На следующий запрос «Выберите блок: » – нажмите . (Размер файла: 30 kB)

(Размер файла: 856 bytes)

LISP программа «3d_tro.lsp»

Программа содержит в себе две команды

Первая команда рисует в Автокад 3D тройник.

Для запуска в Автокад используется имя: 3D_TRO

После запуска выдает запрос: “Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит 3D тройник.

Выделенный тройник.

Вторая команда поворачивает 3D тройник на 90 градусов вокруг оси параллельной оси Y.

Для запуска в Автокад используется имя: ROY

Предварительно выделите 3D тройник

Введите в командной строке ROY и нажмите .

Тройник повернется.

Повернутый 3D тройник.

Подробное описание программного кода смотрите в уроке: « ».

(Размер файла: 927 bytes)

LISP программа « 3d_bolt.lsp»

Программа рисует в Автокад 3D болт.

Для запуска в Автокад используется имя: 3D_BOLT

После запуска выдает запрос: “Укажите базовую точку ».

Указываем любую точку в рабочем окне Автокад. Команда построит 3D болт.

(Размер файла: 1.02 kB)

Доброго времени суток, дорогие друзья! Продолжаем нашу серию статей, посвященных самой распространённой в мире системе автоматизированного проектирования чертежей на компьютере – программе (AutoCAD)!

Мы надеемся, что Вы уже прочитали нашу предыдущую статью, о том, как скачать и получить бесплатную лицензию на AutoCAD.

И не только прочитали, а прошли регистрацию и перед Вами примерно вот такое окно интернет-браузера:

Если да, то это значит, что все необходимое для установки лицензионного «автокада» - у Вас есть. (Если нет – внимательно читаем нашу статью: «Где скачать AutoCAD? Бесплатная лицензия и регистрация на сайте»).

Установка Автокад(AutoCAD) поэтапно:

Ну что же? Приступим к установке AutoCAD!!!

Всем известно, что для того, чтобы установить какую-любо программу на компьютер – её нужно вначале скачать из интернета, или приобрести установочный диск, а может даже и установочную флэшку.

До недавнего времени, точно также было и с автокадом, но на сегодняшний день в рассматриваемом нами способе получения лицензионной студенческой версии AutoCAD мы выделим два способа установки: «Установи прямо сейчас!» и «Сперва скачай, потом ставь!»

Начнем с первого способа «Установи прямо сейчас!»

При этом способе вы и скачиваете, и устанавливаете программу одновременно, но обо всем по порядку.

Получив Serial Number и Product key – Вы получаете лицензию на автокад. И самое время его установить. Ищем красную кнопку и жмем её! Причем щелкаем мышкой именно по фразе «INSTALL NOW».

Это будет самый легкий способ установить автокад, когда вы зарегистрируетесь и запросите лицензию. НО! Тут важно, чтобы у Вас был хороший компьютер/ноутбук и очень хороший доступ в интернет.

Если у Вас доступ в интернет 3G или ADSL с маленькими скоростями, то вам лучше ко второму способу переходить, а то что будет написано ниже лучше просто мельком ознакомится.

После того, как Вы нажмете Install now будет скачан небольшой файлик установщик, запустив который, Вы приступите к установке AutoCAD 2018. И, в идеале, после этого вы просто жмете «Далее» и «Далее»…

Будет происходить процесс параллельного скачивания установочных файлов программы и последующая их установка на компьютер/ноутбук.

Поэтому, важно, чтобы была хорошая скорость и хорошее аппаратное обеспечение (ну, хороший комп чтобы был, не глючил).

Окно установки, которое вы будете видеть, в процессе установки отражает ход выполненных операций и объем скачанных файлов.

Будут устанавливаться не только программные файлы AutoCAD, но и вспомогательные программы:





Если у Вас хороший доступ в Интернет со скоростью не менее 50 Мбит/с, то весь процесс может занят около получаса. Но может быть и больше, так как загруженность серверов компании AUTODESK тоже оказывает влияние на скорость загрузки.

Когда установка завершится, Вы увидите окно, схожее с этим:



После нажатия на кнопку «Готово» и запуска AutoCAD, первое с чем придется Вам столкнутся – это вопрос лицензирования. И именно в «первом случае» установки он решается очень просто!

Но обязательно наличие интернета. Вы увидите окно, где можно прочесть информацию о конфиденциальности Autodesk.

А после нажатия кнопки «Принимаю», произойдет автоматическая проверка лицензии, причем Вам ничего делать не нужно. То есть ваши учетные данные, программа установки определит сама!

Ну и после успешного прохождения проверки лицензии (причем это делается Один раз! Потом интернет не нужен) Вы можете смело работать в лицензионной программе Автокад(AutoCAD).

Еще раз повторюсь, это самый простой и быстрый способ скачать и установить программу.

Если по какой-то причине у Вас не получается сделать это – то переходим ко второму способу. Он немногим более трудоемкий, но не сложный.

А очень полные и информативные скриншоты помогут Вам разобраться, даже просто «по картинкам» ?.

И так, способ номер два « Сперва скачать Автокад, потом установить!».

Возвращаемся к началу нашего процесса, и вместо кнопки «INSTALL NOW» жмем маленькую кнопку рядом с ней:

Получаем раскрывающееся меню, в котором выбираем пункт «DOWNLOAD NOW».


Будет скачан небольшой файлик Download Manager (По русски говоря, скачивальщик автокада?).


Мы его устанавливаем, соглашаясь с предоставлением лицензии и оказанием услуг.


Затем, устанавливается программка Autodesk Download Manager.


После установки, Вы вновь щелкаете мышкой по кнопке «DOWNLOAD NOW» и компьютер уже предложит Вам открыть ссылка в установленном приложении.


Потом, Вы указываете, куда будут сохранены установочные файлы AutoCAD и начнется процесс скачивания. Время скачивания напрямую зависит от скорости подключения к Инетернет.


В моем случае, показатели скорости были разными. От 0 б/с до 30 Мб/с и выше. Как видите, изначально он показывает 25 минут до окончания, потом (через 15 сек.) 14 минут. И даже 8 минут.







Но потом, скорость скачивания снизилась, падая до нуля или минимальных значений. Но спустя время, скорость вновь нормализовалась и весь процесс занял порядка 20 минут.

То есть, второй способ подходит тем, у кого неустойчивое подключение к Интернет. При помощи Autodesk Download Manager вы можете потихоньку скачивать автокад хоть сутками. Но хотя я бы этого Вам не советовал… А советовал бы дочитать статью до конца и узнать маленькую хитрость, для тех, у кого плохой доступ в интернет?.

После того, как все файлы будут скачаны, Вы увидите окно, похожее на ниже представленное.


Процесс установки начался!


После инициализации программы установки, Вам будет предложено установить программу. Жмем кнопку «Установка»!


Откроется окно, с информацией о лицензировании программного продукта, в котором Вам нужно будет согласится с информацией о предоставлении лицензии и оказании услуг. Ставим переключатель на пункт «Я принимаю» и жмем «Далее».


Выбираем папку установки, или (мы бы советовали) оставляем все без изменений и кликаем по кнопке «Установить »!


Начнётся процесс установки, схожий с предыдущим, но будет происходить уже просто установка, без скачивания установочных файлов.








После установки всех необходимых программных модулей и дополнительных приложений процесс будет завершен и, скорее всего, Вам будет предложено, перезагрузить компьютер.



Перезагрузившись, находим на Рабочем столе ярлык для запуска AutoCAD и вперед!

Стоп, стоп, стоп… По крайней мере, Вам так скажет автокад. Ну вернее, он попросит сведения о лицензии, на что вы смело нажимаете «центральную кнопку» «Ввести серийный номер».


Произойдет переход к окну активации программы.

Не все любят этот процесс, всем хочется скорее чертить/моделировать/проектировать, но умная программа сперва хочет познакомится с хозяевами.


Поэтому, жмем кнопку «Активировать»!

После этого, Вам как раз и пригодятся Serial Number и Product key, что Вам были даны при регистрации. Не записали? Забыли? Фантастически пропали? ?.

Идем еще раз в личный кабинет на сайт образовательного сообщества Autodesk и уточняем информацию.

После этого, указываем ее в окне, по аналогии с нижним:


Произойдет проверка лицензии, сколько раз ее использовали, что она позволяет делать, ну и прочее.


Когда процесс активации будет завершен, Вы увидите радостное сообщение: «Поздравляем! Активация выполнена успешно!».



Ну, и на последок, Вас могут спросить о сборе и использовании Ваших данных. Тут каждый выбирает сам, но мы бы не рекомендовали делится информацией о сбоях. Ведь и без этого есть куча других дел.


Подведем итоги?!

Первый способ самый быстрый, можно сделать даже не выпуская из рук чашку кофе.

Второй способ менее быстр, но возможно скачать установочный комплект на одну флэшку, чтобы в последствии можно было поделится и упростить скачивание автокада, для тех, у кого нет устойчивого доступа в интернет.

Но зарегистрироваться на сайте нужно! Как и получить свои Serial Number и Product key. Тогда все будет проще!



Возможно, будет полезно почитать:
